Alle bruggen in de wereld zijn meestal gemaakt omdat er auto’s, bussen, vrachtwagens en soms ook treinen aan de andere kant te brengen waar normalen wegen of sporen niet door heen kunnen. Bruggen worden altijd geplaatst op plekken waar er geen normalen wegen aangelegd kunnen worden. Vroeger lieten de mensen vb Romeinen bruggen bouwen zodat ze met hun legers over de rivieren konden gaan. En ook Hitler liet bruggen bouwen om zijn legers over een hele grote rivier te laten komen.

soorten bruggen

Boogbrug met Bovenboog
Dit type brug zie je veel in spoorbruggen en verkeersbruggen. Denk maar aan de bruggen over het Amsterdam-Rijn-Kanaal.

De boog zit boven het brugdek, zodat de brug geschikt is voor een wegdekhoogte die vlak boven het over te steken obstakel (rivier) ligt.
De bovenboogbrug uit simpele materialen, zoals het geval bij onze brug, geschikt voor overspanningen tussen 10 en 20 meter. Ook hier wordt vaak een aaneenschakeling van bogen gebruikt voor grote overspanningen.

De boog bestaat net als bij de boogbrug met onderboog uit drukvast materiaal. Het wegdek hangt met trekbestendig materiaal aan de boog. Het gewicht van het wegdek werkt ondanks het feit dat het aan de boog hangt, als drukkracht op de boog. De krachten worden via de boog afgeleid naar de funderingen. De boogbrug met bovenboog komt voor als ‘zuivere boogbrug’, maar vooral ook als boogbrug met trekband. Dit type boogbrug wordt het meest toegepast bij wat grotere overspanningen. Bij een zuivere boogbrug werken de krachten, die via de boog worden afgeleid naar de fundering, in de fundering zowel in horizontale als in verticalen richting. Dit zorgt voor complicaties in de bouw van de fundering. Door een horizontale trekband aan te brengen tussen de uiteinden van de boog worden de horizontale krachten op de landhoofden opgeheven, waardoor de fundering alleen verticale krachten te verwerken krijgt. Het rijdek zelf fungeert vaak als trekband. Het dek hoeft niet buigstijf te zijn, want het kan op veel plaatsen opgehangen zijn aan de bovenboog. Het kan bestaan uit boomstammetjes, planken, panelen. Het is belangrijk dat het wegdek zo licht mogelijk is, zonder dat het erg instabiel wordt. Dit type brug is moeilijk ter plaatse te bouwen dan het type met onderboog, omdat de stabiliteit van de boog moeilijk te handhaven is tijdens de bouw. Bovendien is die boog hoog boven het lokale bodemniveau. Dit is zonder moderne hulpmiddelen lastig te bouwen.

Tuibrug

Een tuibrug is een veel voorkomend type brug bij middelgrote tot grote overspanningen. Een mooie tuibrug is gebouwd in Rotterdam, de Erasmusbrug. Dit type brug kenmerkt zich door een rijdek (weg of spoorlijn) dat is opgehangen aan dikke kabels (de tuien). De kabels zijn rechtstreeks bevestigd aan de pylonen, en dus niet aan een grote kabel die tussen de pylonen is gespannen zoals bij de hang- en pyloon brug. In de tuien heerst trekkracht. De pylonen voeren het gewicht van de brug af naar de fundering; in de pylonen is dus sprake van drukkracht.

Tuibruggen worden in het algemeen toegepast bij wat grotere overspanningen. Bij kleine overspanningen zijn andere typen, zoals liggerbruggen of plaatbruggen vaak efficiënter. Een voordeel van het gebruik van een tuibrug boven een ligger- of plaatbrug is dat de dikte van het dek beperkter is, omdat het dek op zeer veel punten door de tuien gedragen wordt. Dit bespaart materiaal. Bovendien liggen er bij een tuibrug geen steunpunten midden in de overspanning, waardoor bijvoorbeeld vaarverkeer onder de brug niet belemmerd wordt.

Een tuibrug is relatief moeilijk te bouwen in achtergestelde omstandigheden. Er moet op een grote hoogte gewerkt worden en er moet precies berekend worden op welke hoogte de tuien het beste bevestigd kunnen worden. Bovendien moet er een flink tegengewicht aan de pylonen worden bevestigd. De bevestigingspunten van de tuien aan de pylonen moeten van zeer goede kwaliteit zijn, en ook de pylonen moeten geschikt zijn voor deze vorm van bevestiging. In vergelijking met een pyloonbrug is dit onhandig. Deze brug is zonder moderne hulpmiddelen erg lastig te bouwen.

voordelen:

nedelen:

materialen:

Hangbruggen

Pyloonbrug

Dit is een hangbrug waarbij de hoogste punten, de pylonen, niet aan het eind zitten. Deze pylonen behoren (dus) bij de brug zelf en moeten gebouwd worden. De pylonen kunnen zich wel aan de uiteinden van de brug bevinden, maar op die plek worden de krachten op de pylonen vele malen groter. Als er toch pylonen gebouwd moeten worden, dan kan dat net zo goed gelijk ergens naar het midden toe. In een sterk stromende rivier zorgt dit wel voor enige complicaties, maar het scheelt aanzienlijk in de hoeveelheid kracht die de pylonen moeten dragen.

Hangbrug
Dit lijkt op de pyloonbrug, maar dan zijn de hoogste punten wél hoog en aan de einden en verankerd aan hooggelegen vaste punten van de omgeving, met name rotsen van omgevende bergen. Mits er inderdaad omringende bergen zijn is dit type erg eenvoudig, omdat de grootste nadelen van de pyloonbrug dan niet aan de orde zijn, namelijk de hoge en dure pylonen en hun fundering. Uiteraard zijn er sterke ankers nodig om de draagkabels aan de rosten vast te zitten.

De brug is qua constructie en materiaal vrijwel gelijk aan de pyloonbrug. Ook hier kan het beste gebruik worden gemaakt van staalkabels en een houten wegdek. Staal is zeer trekbestendig en daarom geschikt voor de kabels. De trekkracht op de kabels wordt overgebracht naar de rotsen waar de kabels aan bevestigd zijn. Gevaarlijk is wel dat moeilijk te controleren valt wat die rotsen kunnen dragen en wat de invloeden zijn van bijvoorbeeld extreme warmte.

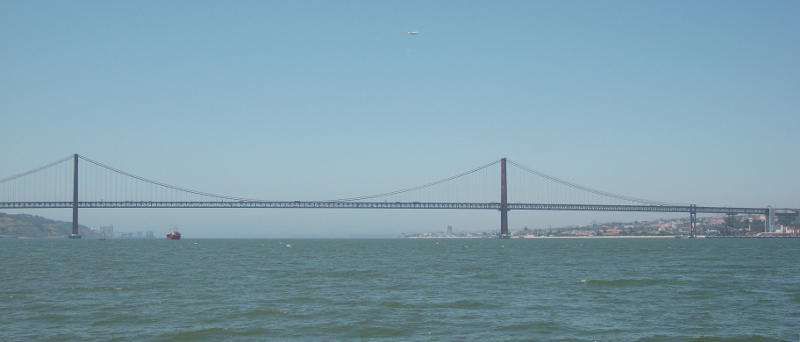

Hangbrug naar Lissabon (Portugal)

De hangbrug is geschikt voor middelgrote tot grote overspanningen, vanaf zeg 30 meter.
Dit type is gemakkelijk ter plaatse te bouwen. Nog gemakkelijker dan de pyloonbrug, omdat er geen rekening gehouden hoeft te worden met funderingen voor pylonen en de pylonen zelf.
